JLSZV2-10W計量箱
-
-
- 名稱：JLSZV2-10W計量箱
- 型號：JLSZV2-10W
- 銷售熱線：021-31263351
- QQ在線客服：919107474
- 公司承諾：上?；ヌ仉姎庥邢薰境闪⒁詠硎冀K以用戶需求為目標，以科技為先導，所提供的產品一直以一流的品質和優秀的售后服務而享。我們將為您提供優質的產品與服務。
JLSZV2-10W計量箱
戶外高壓電力計量箱型組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。JLSZV-10W型組合互感器(澆注型)微產品
一、概述
JLSZV-10W組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品微產品。

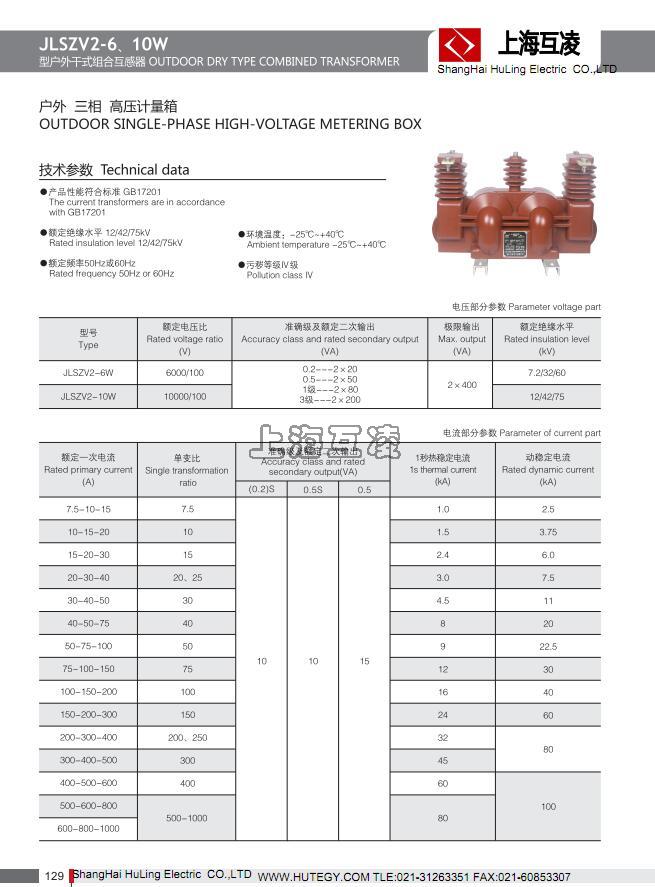

二、技術參數
1.額定絕緣水平：12/42/75KV
2.表面爬電比距滿足II級污穢等級
3.本型組合互感器系由單相電壓互感器及單相電流互感器組合成三相，電壓互感器用V/V-12接線
4.本型組合互感器滿足GB1208-2006<電流互感器>,GB1207-2006<電壓互感器>,GB17201-1997<組合互感器>之要求
5.電壓互感器額定變比10000/100,三相額定二次輸出0.2級20VA
6.負載功率因數COSφ=0.8（滯后），電流互感器儀表保安系數FS≤10
| 額定一次電流 | 額定短時熱電流(KA有效值) | 額定動穩定電流(KA有效值) | 額定二次輸出 | |
| 0.2級 | 0.5級 | |||
| 5-10 | 1.0 | 2.5 | 10 | 15 |
| 10-20 | 1.5 | 3.75 | ||
| 5-30 | 2.4 | 6.0 | ||
| 20-40 | 3.0 | 7.5 | ||
| 30-60 | 4.5 | 11 | ||
| 40-75 | 8.0 | 20 | ||
| 50-100 | 9.0 | 22.5 | ||
| 75-150 | 12 | 30 | ||
| 100-200 | 16 | 40 | ||
| 150-300 | 24 | 60 | ||
| 200-400 | 32 | 80 | ||
| 300-600 | 60 | 100 | ||
| 400-800 | 80 | 100 | ||
| 500-1000 | 80 | 100 | ||
產品名稱：JLSZV2-10W計量箱
型號：JLSZV2-10W

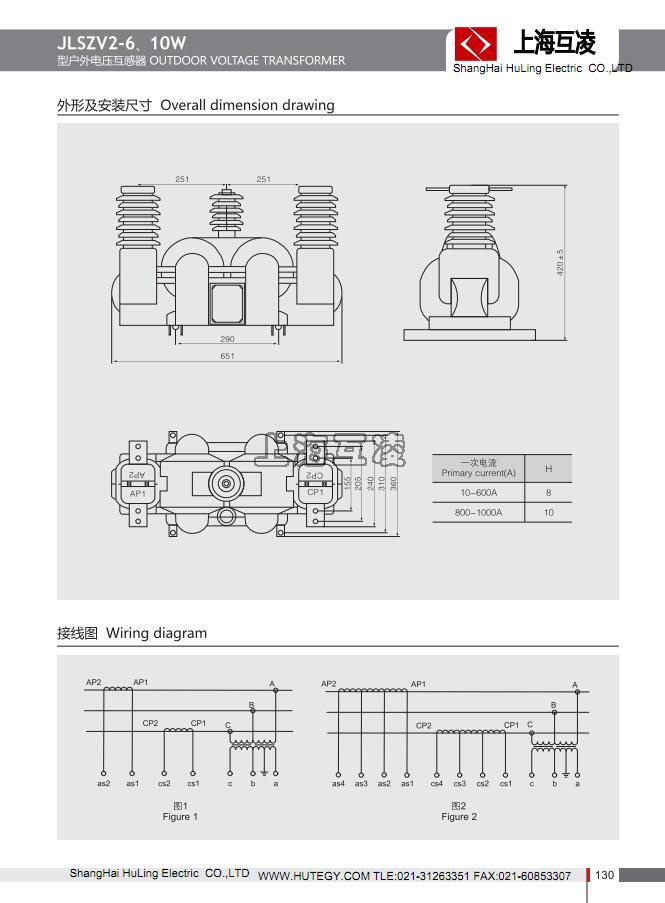

聲明：本頁JLSZV2-10W計量箱的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話021-31263351。
